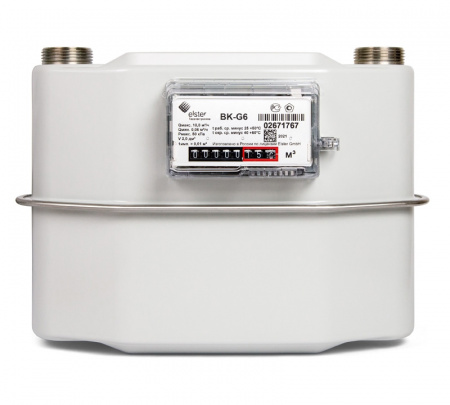

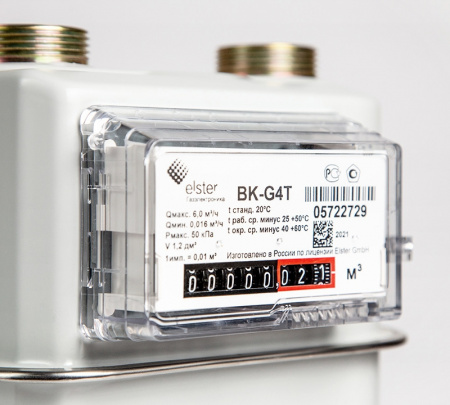

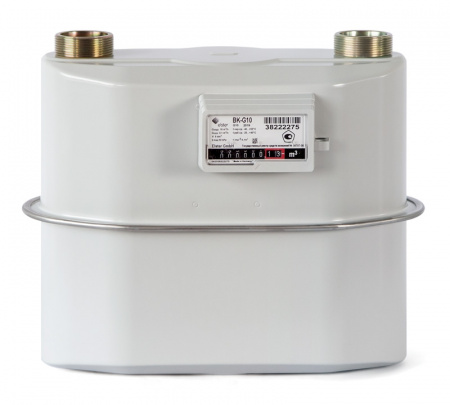

Диафрагменные счетчики газа с механической термокомпенсацией ВК-G4T, BK-G6T, BK-G10T

Назначение

Счётчики газа предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Отличительные особенности

• Компактность конструкции и современный дизайн
• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Наличие механической температурной компенсации
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Длительный срок службы и высокая надёжность

Основные характеристики

• Диапазон рабочих расходов:

ВК-G4Т 0,04 — 6 м 3/ч;

ВК-G6Т 0,06 — 10 м 3/ч;

ВК-G10Т 0,10 — 16 м 3/ч.

• Погрешность измерения:

в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;

в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %.

• Циклический объём измерительных камер:

ВК-G4Т, ВК-G6Т — V 2 дм³;

ВК-G10Т — V 5,6 дм³.

• Порог чувствительности:

ВК-G4Т, ВК-G6Т — 0,008 м³/ч;

ВК-G10Т — 0,01 м³/ч

• Рабочее давление:

50 кПа

• Диапазоны температуры:

Рабочей среды от −25C° до +40C°;

Окружающей среды от −40C° до +55C°.

• Межповерочный интервал — 10 лет
• Средний срок службы — не менее 24 лет
