EK290 корректор газа потоковый

ЕК290 корректор газа потоковый является флагманским прибором в линейке продукции ООО «ЭЛЬСТЕР Газэлектроника». Корректор подключается одновременно к 2-м счетчикам газа и оснащен двойным комплектом преобразователей давления и температуры.

ЕК290 корректор газа потоковый предназначен для работы с двумя счетчиками газа и используется для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

Область применения

Описание

Корректор ЕК290 является флагманским прибором в линейке продукции ООО «ЭЛЬСТЕР Газэлектроника». Корректор подключается одновременно к 2-м счетчикам газа и оснащен двойным комплектом преобразователей давления и температуры.

ЕК290 корректор газа потоковый предназначен для работы с двумя счетчиками газа и используется для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

ЕК290 корректор газа потоковый может быть оснащен 3-мя преобразователями давления (Pa — 2 шт., dP — 1 шт.) и 2-мя преобразователями температуры (Тгаза — 1 шт., Токр. — 1 шт.) на каждый счетчик. Итого, корректор ЕК290 может поставляться с 6-тью преобразователями давления и 4-мя преобразователями температуры.

Учет и архивирование данных в корректоре ЕК290 выполняется по двум независимым каналам. Режим работы одного счетчика не влияет на ведение учета второго счетчика. Все измеренные и вычисленные значения хранятся в энергонезависимом архиве.

Корректор EK290 может применяться для учета газа в режиме «зима-лето», когда для подсчета газа используются разные счетчики с отличными типоразмерами. Также EK290 может использоваться с шкафных пунктах учета для учета газа с 2-х счетчиков газа.

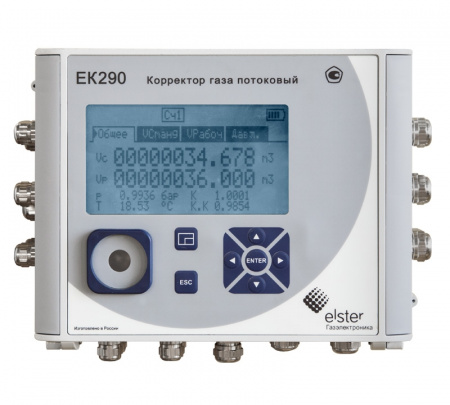

Для удобства просмотра данных корректор ЕК290 оснащен большим многоточечным дисплеем с подсветкой. Крупные символы и семикнопочная клавиатура делают просмотр данных для оператора в корректоре более удобным. Новый корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Преобразователи давления и температуры вынесены за пределы корпуса корректора, что упрощает монтаж преобразователей на узле учета. Интегрированный в корпус корректора или вынесенный преобразователь абсолютного давления, не требует дополнительной настройки на месте эксплуатации. Встроенный GSM/GPRS модем позволяет дистанционно передавать данные о расходе газа на сервер сбора данных. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов на месте без коммутации соединительных кабелей.

Отличительные особенности

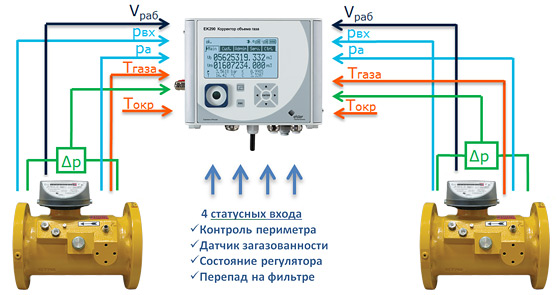

Корректор EK290 оснащается 6-ю преобразователями давления и 4-мя преобразователями температуры, по 3 и 2 преобразователя соответственно на каждый счетчик. На каждом счетчике измеряется давление газа на счетчике, давление газа перед фильтром, перепад давления на счетчике, температура газа и температура окружающей среды. Измеренные данные хранятся в энергонезависимом архиве корректора ЕК290 по двум каналам измерения.

Для каждого канала изменения рабочего объема счетчика в корректоре ЕК290 имеются НЧ и ВЧ входы. Наличие высокочастотного входа позволяет подключить к корректору ЕК290 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Для отсечения попыток несанкционированного воздействия на счетчик в корректоре предусмотрены статусные входы, которые мгновенно передают информацию на систему телеметрии и сервер сбора и обработки информации.

Методы вычисления коэффициента сжимаемости

Дополнительно к методам вычисления коэффициента сжимаемости NX19 мод и GERG-91 мод, которые применяются в ЕК270, в корректоре ЕК290 добавлен метод МР113, использующийся для вычисления коэффициента сжимаемости попутного нефтяного газа. Таким образом, корректор ЕК290 может использоваться совместно со счетчиками для учета попутного нефтяного газа.

Независимые интерфейсы RS232/RS485 и встроенный GSM/GPRS модем

Корректор EK290 в дополнение к оптическому и RS232/RS485 интерфейсам может быть оснащён ещё одним RS232/RS485 интерфейсом или встроенным GSM/GPRS модемом с внешней антенной.

В этом случае проводные интерфейсы RS232/RS485 полностью независимы друг от друга и позволяют одновременно передавать данные. Таким образом, и поставщик, и потребитель газа могут иметь одновременный доступ по проводному интерфейсу к корректору EK290.

Модем устанавливается внутри корпуса корректора и использует для питания дополнительный элемент питания. Использование встроенного GSM/GPRS модема позволяет организовать дистанционную передачу данных о потреблении газа на сервер сбора данных в тех местах, где нет возможности подключения дополнительного внешнего питания к корректору ЕК290. В этом случае интерфейсы также полностью независимы друг от друга.
