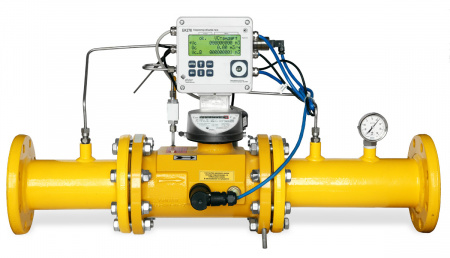

Комплекс для измерения количества газа СГ-ЭК

Комплексы для измерения количества газа СГ-ЭК (далее по тексту — комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее — газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Состав

Комплекс СГ-ЭК состоит из корректора объема газа ЕК270 или EK280 и счетчика газа в зависимости от исполнения:

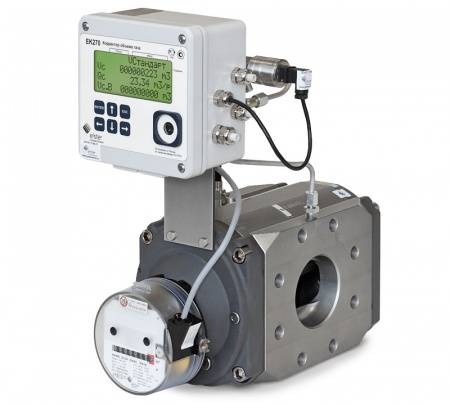

• СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;

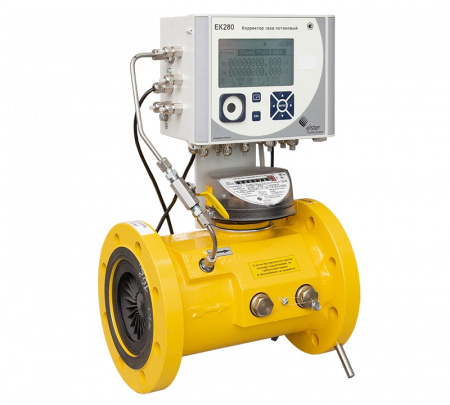

• СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или СГ;

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

• Диапазон рабочих расходов:

  • для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250).
  • для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
  • для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax: при давлении до 0,3 МПа — до 1:30; при давлении от 0,3 МПа до 1,0 МПа — до 1:50; при давлении свыше 1,0 МПа — до 1:80);
  • для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);

• Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции1), %:
  • модификации СГ-ЭК-Т на базе счетчиков TRZ исполнения «2У», СГ-ЭК-Р на базе RABO исполнения «2У»:
    • в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qмакс2): ± 1,0;
  • модификации СГ-ЭК-Т, СГ-ЭК-Р на базе счетчиков RVG, СГ, TRZ2 и счетчиков TRZ, RABO остальных исполнений:
    • в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1;
    • в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1.

Примечания

1) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);

2) Qмакс — максимальный объемный расход при рабочих условиях;

3) Qмин — минимальный объемный расход при рабочих условиях;

4) Qt — значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным:

• Диаметр условного прохода Ду,мм:
  • СГ-ЭК-Р со счетчиком RABO: Ду50...Ду100.
  • СГ-ЭК-Р со счетчиком RVG: Ду50...Ду150.
  • СГ-ЭК-Т со счетчиком TRZ: Ду50...Ду300;
  • СГ-ЭК-Т со счетчиком СГ: Ду50...Ду200;
• Максимальное рабочее давление:
  • со счетчиком газа RABO: 1,6 МПа;
  • со счетчиком газа RVG: 1,6 МПа;
  • со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа; 10,0 МПа — в зависимости от типоразмера счетчика;
  • со счетчиком газа СГ16МТ-Р: 1,6 МПа;
  • со счетчиком газа СГ75МТ-Р: 7,5 МПа;
• Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
• Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
• Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
• Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
• Межповерочный интервал 5 лет.
• Электропитание:
  • от двух литиевых элементов питания со сроком службы не менее 5 лет;
  • от внешнего источника питания.
• Установка во взрывоопасной зоне.
