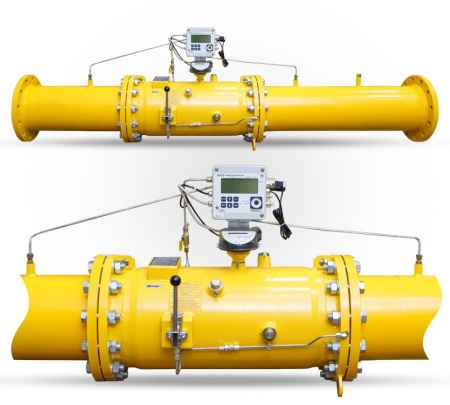

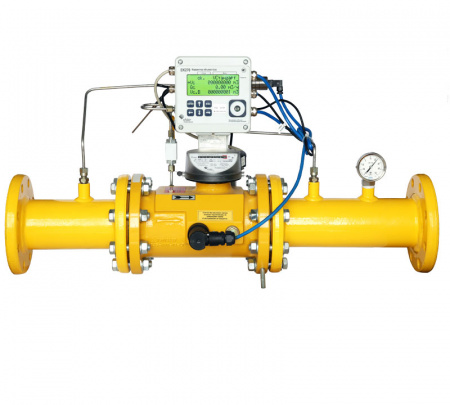

Комплект прямых участков КПУ-СГ-ЭК предназначен для комплектования измерительного комплекса СГ-ЭК-Т на базе турбинных счётчиков TRZ и СГ с корректором ЕК270 с преобразователем перепада давления ППД (либо с возможностью его дальнейшей установки) с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
КПУ-СГ-ЭК обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа.

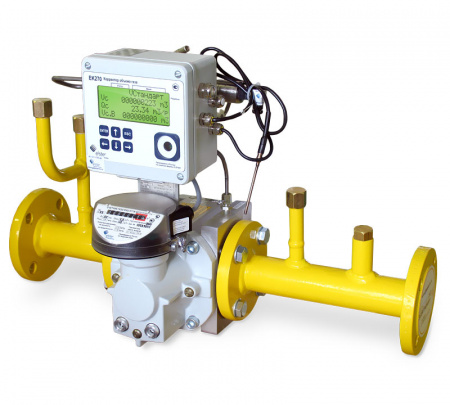

Комплект прямых участков для СГ-ЭК-Р на базе счетчика RABO.
Состав
В комплект поставки входят:
- участки трубопроводов до и после счетчика (габаритные и присоединительные размеры, длины участков, места отбора давления и температуры см.в таблицах).
- акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
- этикетка (паспорт)
- сертификаты соответствия на материалы и комплектующие (по заказу).
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушаюший контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.
Технические характеристики
Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;
Диапазон температур окружающей и протекающей среды от −40° до +70°.
Относительная влажность воздуха до 95%.
Рабочее давление не более: 1,2 МПа (1,6 МПа по специальному заказу).
Диаметр условного прохода (DN): от 50 до 300.
Длина прямого участка L, не менее: 2 DN.
Виды исполнения и примеры обозначения
Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:
| 1 | 2 | 3 | |||
|---|---|---|---|---|---|
| КПУ-СГ-ЭК | — | X | — | DN* | X |
- — наименование изделия
- — обозначение счетчика газа: Т1 — турбинный счетчик газа СГ; Т2- турбинный счетчик газа TRZ
- — диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150, 200, 250, 300
Примеры обозначений при заказе прямых участков
Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т-1600 на базе счетчика TRZ G1000 DN150 и электронного корректора ЕК-270 и ППД:
Комплект прямых участков КПУ-СГ-ЭК-Т2-DN150
Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т-100 на базе счетчика СГ16МТ-100 DN50 и электронного корректора ЕК-270 и ППД:
Комплект прямых участков КПУ-СГ-ЭК-Т1-DN50
* — присоединительные фланцы — фланец DN-16-01-1-B-Ст20 ГОСТ 33259
