Назначение

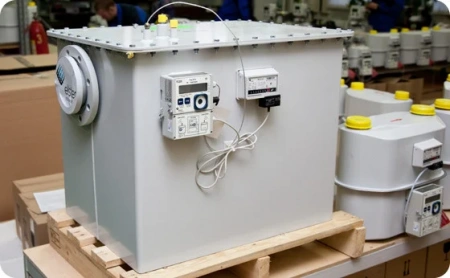

Комплексы СГ-ТК, модификации СГ-ТК-Т (на базе турбинных счетчиков газа TRZ, СГ), СГ-ТК-Р (на базе ротационных счетчиков газа RVG, RABO) и СГ-ТК-Д (на базе диафрагменных счетчиков газа ВК), предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных (TRZ, СГ), ротационного (RVG, RABO), диафрагменного (ВК) счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.
Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013) в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.
Принцип работы
Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.
Основные характеристики
Диапазон рабочих расходов: для модификаций СГ-ТК-Т на базе счетчика СГ: от 8 м³/ч до 4000 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
для модификаций СГ-ТК-Т на базе счетчика TRZ: от 5 м³/ч до 6500 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
для модификаций СГ-ТК-Р на базе счетчика RVG: от 0,6 м³/ч до 650 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:160);
для модификаций СГ-ТК-Р на базе счетчика RABO: от 0,4 м³/ч до 400 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:250);
для модификаций СГ-ТК-Д: от 0,016 м³/ч до 160 м³/ч (диапазон рабочих расходов Qmin/Qmax 1:160).
Погрешность измерения комплекса исполнения СГ-ТК-Т на базе счетчиков СГ, TRZ и исполнения СГ-ТК-Р на базе счетчика RVG, RABO:
модификации СГ-ТК-Т на базе счетчиков TRZ исполнения «2У», СГ-ТК-Р на базе RABO исполнения «2У»:
в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс: ±1,0%;
модификации СГ-ТК-Т, СГ-ТК-Р на базе счетчиков RVG, СГ и счетчиков TRZ, RABO остальных исполнений:
в диапазоне объемных расходов при рабочих условиях от Qмин до Qt: ±2,1%;
в диапазоне объемных расходов при рабочих условиях от Qt до Qмакс: ±1,1%.
Погрешность измерения комплекса исполнения СГ-ТК-Д на базе счетчика ВК:
диапазон расходов от 0,1 Qnom до Qmax: ±1,6%;
диапазон расходов от Qmin до 0,1 Qnom: ± 2,2%.
Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
для исполнения СГ-ТК-Д (со счётчиком газа типа ВК): до 0,05 МПа;
для исполнений СГ-ТК-Р(-Т) со счётчиками газа типа RVG, RABO (TRZ, СГ): до 0,1 МПа.
Диапазон температур окружающей среды комплекса СГ-ТК: от −30°C до +60°C.
Межповерочный интервал 5 лет.
Взрывозащищённость:
Комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».
Интерфейс
Комплексы имеют оптический интерфейс локального доступа.
Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232/RS485, а так же возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).
Выполняемые функции
Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
Интерфейс дистанционного доступа - RS232/RS485;
Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК ТС», «СОДЭК Стандарт» или «СОДЭК Экстра»;
Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС;
Передача SMS сообщений.
Дополнительное оборудование:
Дополнительные приборы (в комплект поставки не входят):
коммуникационные модули серии БПЭК (БПЭК-03, БПЭК-03/Т, БПЭК-03/Ш, БПЭК-03/ТШ, БПЭК-04/ТС, БПЭК-04Ех);
модуль функционального расширения МР260;
программно-аппаратный комплекс для считывания данных AS-300.
Внимание! Дополнительные приборы (за исключением БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.
Программное обеспечение (в комплект поставки не входят):
Программный комплекс «СОДЭК® ТС™» версия 6.х — предназначен для сбора данных только с температурных корректоров серии ТС в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
Программный комплекс «СОДЭК® Стандарт™» версия 6.х — предназначен для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
Программно-технический комплекс «СОДЭК® Экстра™» — предназначен для сбора данных с большого количества корректоров ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM/GPRS каналам).
По согласованию с Заказчиком возможна поставка оборудования:
фильтра газа ФГ16, который устанавливается перед комплексами СГ-ТК;
комплект прямых участков КПУ для комплексов СГ-ТК для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
СГ-ТК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.
