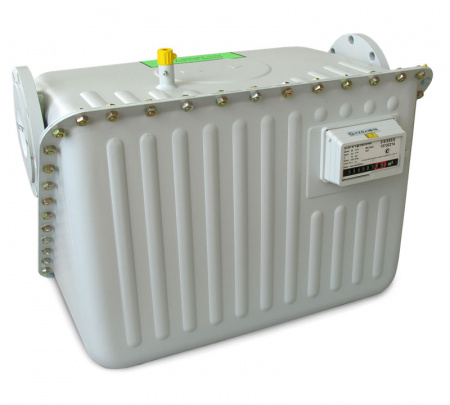

Диафрагменные счётчики газа ВК-G40; ВК-G65; ВК-G100

Назначение

Счётчики газа предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Отличительные особенности

• Современный дизайн и довольно компактная конструкция

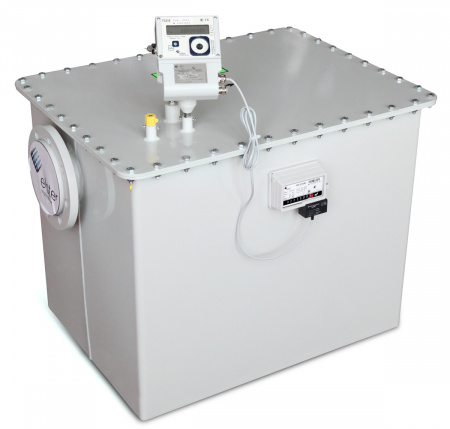

• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Длительный срок службы и высокая надёжность

Основные характеристики

• Диапазон рабочих расходов:

ВК-G40 0,4 — 65 м³/ч;

ВК-G65 0,65 — 100 м³/ч.

ВК-G100 1,0 — 160 м³/ч

• Погрешность измерения:

в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;

в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %.

• Циклический объём измерительных камер:

ВК-G40 — V 18 дм³;

ВК-G65 — V24 дм³;

ВК-G100 — V48 дм³.

• Порог чувствительности:

ВК-G40 — 0,02 м³/ч;

ВК-G65 — 0,02 м³/ч;

ВК-G100 — 0,02 м³/ч.

• Рабочее давление:

50 кПа

• Диапазоны температуры:

Рабочей среды от −25°C до +40°C;

Окружающей среды от −40°C до +55°C.

• Межповерочный интервал — 10 лет

Средний срок службы — не менее 24 лет
