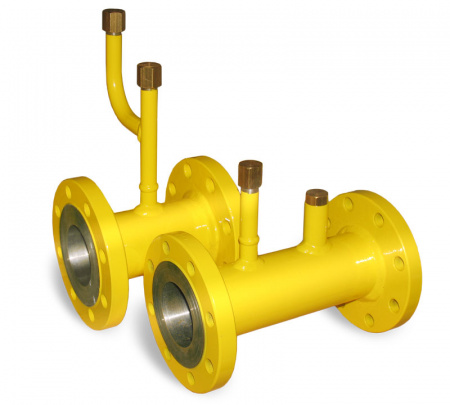

Комплект прямых участков КПУ

Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.

При поставке счётчика в составе измерительного комплекса СГ-ЭК, может применяться комплект прямых участков КПУ-СГ-ЭК.

Состав

В комплект поставки входят:

• участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа).
• акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
• этикетка (паспорт)
• сертификаты соответствия на материалы и комплектующие (по заказу).

Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.

Технические характеристики

Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;

Диапазон температур окружающей и протекающей среды от −40оС до +70оС.

Относительная влажность воздуха до 95%.

Рабочее давление не более: 1,2 МПа (1,6 МПа по специальному заказу).

Диаметр условного прохода (DN): от 50 до 300.

Длина прямого участка L, не менее: 2 DN.

Виды исполнения и примеры обозначения

Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

1 — наименование изделия

2 — диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150, 200, 250, 300

3 — обозначение счетчика газа:

Р — ротационный счетчик газа RVG, RABO;

T1 — турбинный счетчик газа СГ;

Т2 — турбинный счетчик газа TRZ;

Примечание: по согласованию возможно изготовление прямых участков для других типов счётчиков.

Графы 4-5 : обозначение прямого участка до счетчика

4 — обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).

5 — обозначение типа участка до счетчика:

Исполнение 1 (присоединение фланцевое с обеих сторон, два места отбора давления)

Графы 6-7 : обозначение прямого участка после счетчика

6 — обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).

7 — обозначение типа участка после счетчика:

Исполнение 1 (присоединение фланцевое с обеих сторон, место отбора давления, с местом для измерения температуры)

Примечания к поз. 6, 7:

1. фланцы исп.1 Ру16 по ГОСТ 33259, места подсоединения отбора давления с наружной резьбой G1/2;
2. в случае, если прямой участок после счетчика не заказывается, в графах 6, 7 ставится знак «Х».

Примеры обозначений при заказе прямых участков

Пример записи при заказе прямых участков для счетчика RVG G160 DN80, с длинами прямых участков 2DN до счетчика с фланцевыми соединениями с обеих сторон, два места отбора давления; прямой участок 3DN после счетчика, с фланцевыми соединениями с обеих сторон, с бобышкой М20×1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-80/Р-21.31.

Пример записи при заказе прямых участков для счетчика TRZ G250 DN100, с длиной прямого участка 2DN до счетчика с фланцевыми соединениями с обеих сторон, одно место отбора давления; после счетчика — отказ от заказа прямого участка: Комплект прямых участков КПУ-100/Т2-21.ХХ.

Пример записи при заказе прямых участков для счетчика СГ16МТ-800 DN150, с длиной прямого участка 5DN до счетчика с фланцевыми соединениями с одной стороны, одно место отбора давления; прямой участок 3DN после счетчика с фланцевыми соединениями с обеих сторон, с бобышкой М20×1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-150/Т1-51.31.
